Jak działa lustrzanka? Zobacz budowę korpusu DSLR

Budowa lustrzanki pokazuje, że to nie jest po prostu „obiektyw plus matryca”, tylko zestaw mechaniki, optyki i elektroniki, które muszą zadziałać w jednym momencie. W tym tekście rozkładam korpus DSLR na części, wyjaśniam tor światła od obiektywu do oka i do sensora, pokazuję działanie migawki oraz autofocusu i dopowiadam, co z tej konstrukcji wynika w praktyce. Dzięki temu łatwiej zrozumiesz zarówno obsługę aparatu, jak i jego ograniczenia, czyszczenie czy wybór korpusu.

Z czego składa się korpus DSLR

Patrząc na lustrzankę od środka, widzę zestaw kilku współpracujących modułów, a nie jeden „aparat”. Każdy z nich ma inne zadanie: jedne prowadzą światło, inne ustawiają ostrość, jeszcze inne zapisują obraz i pilnują ergonomii. To właśnie dlatego dwie lustrzanki mogą wyglądać podobnie z zewnątrz, a działać zupełnie inaczej w praktyce.

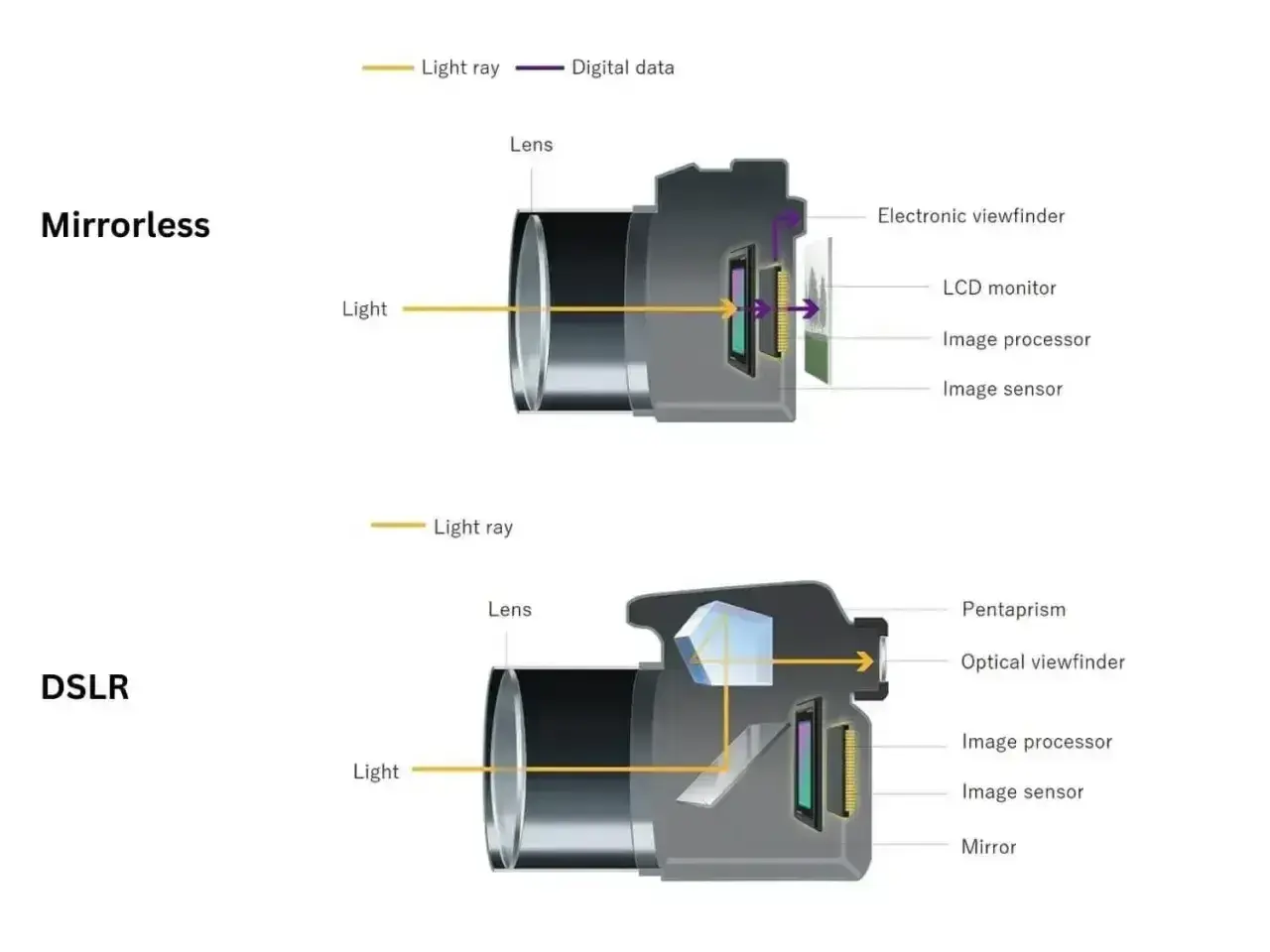

Najważniejsze jest to, że w lustrzance obraz nie trafia do wizjera z matrycy. To osobny tor optyczny, który działa równolegle do toru zapisu zdjęcia. Gdy rozumiesz tę zależność, łatwiej zrozumieć, skąd bierze się szybkość działania, ale też dlaczego korpus jest większy niż wiele aparatów bezlusterkowych. Żeby zobaczyć to jeszcze wyraźniej, trzeba prześledzić drogę światła krok po kroku.

Jak światło przechodzi przez aparat podczas kadru i zdjęcia

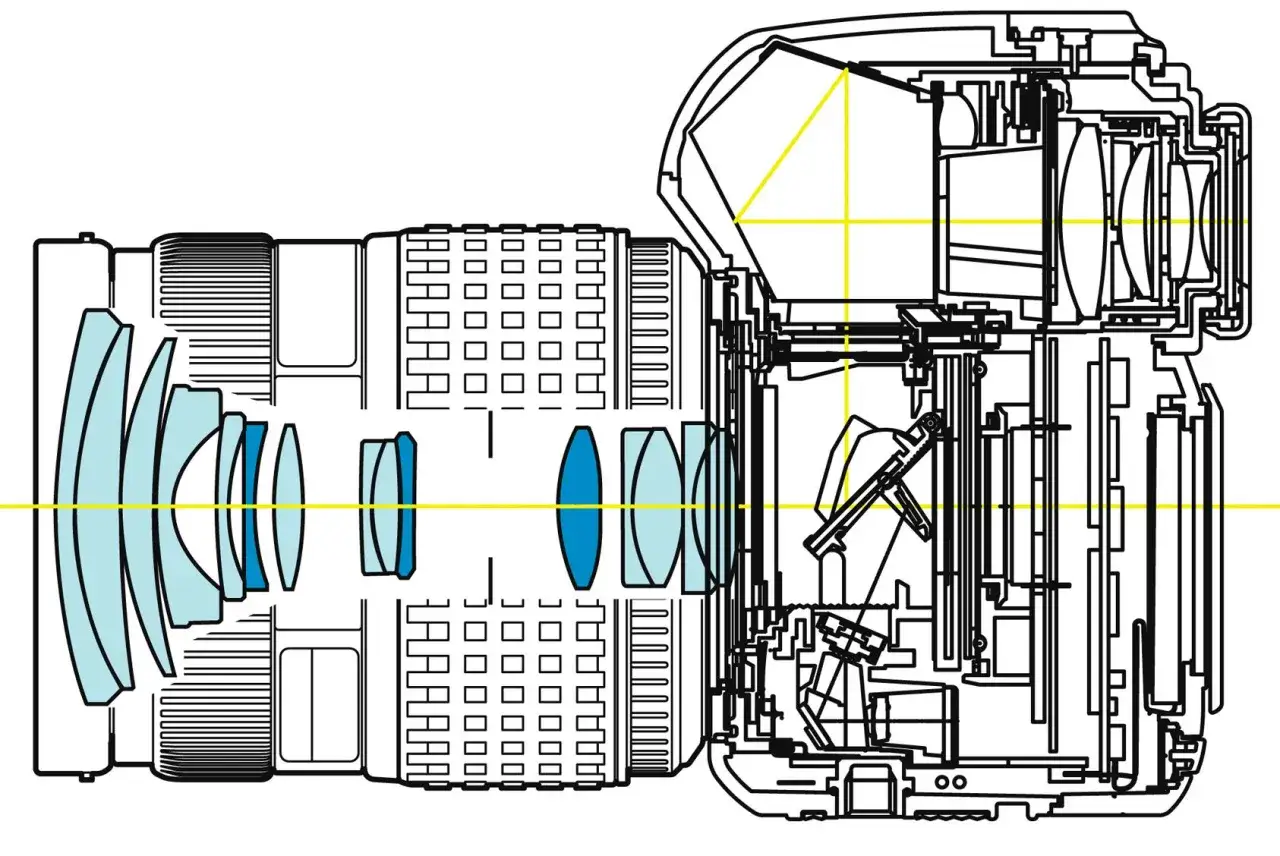

Tu jest sedno całej konstrukcji. W trybie kadrowania światło z obiektywu odbija się od głównego lustra do matówki, a następnie przez pentapryzmat lub pentamirror trafia do wizjera. Dzięki temu widzisz scenę optycznie, bez opóźnienia i bez udziału elektroniki. To jedna z tych rzeczy, które w praktyce robią ogromną różnicę, zwłaszcza przy ruchu i w mocnym świetle.

• Przed zdjęciem lustro pozostaje opuszczone, więc światło idzie do wizjera.
• W momencie spustu lustro podnosi się do góry i zasłania tor wizjera.
• Migawka odsłania matrycę na dokładnie wybrany czas.
• Po ekspozycji migawka się zamyka, a lustro wraca na swoje miejsce.

W tym krótkim cyklu mieszczą się wszystkie charakterystyczne cechy lustrzanki: odgłos pracy, lekkie drganie korpusu i chwilowe ściemnienie wizjera. To nie wada sama w sobie, tylko konsekwencja mechaniki, która daje szybki i bezpośredni podgląd kadru. W praktyce oznacza to też, że aparat może zachowywać się zupełnie inaczej w trybie wizjera niż w trybie podglądu na ekranie.

Co się zmienia w live view

W trybie live view obraz nie biegnie do oka przez układ lustra. Kamera czyta podgląd bezpośrednio z matrycy i pokazuje go na ekranie LCD. To wygodne przy zdjęciach ze statywu, przy makrofotografii i przy precyzyjnym manualnym ostrzeniu, ale nie daje tych samych zalet co wizjer optyczny. Ja traktuję live view jako świetne narzędzie pomocnicze, a nie zamiennik całej architektury DSLR.

Ta różnica prowadzi prosto do autofocusu, bo właśnie tam lustrzanka pokazuje, jak bardzo jej konstrukcja została zoptymalizowana pod fotografię przez wizjer.

Autofocus i matryca pracują w dwóch różnych momentach

W lustrzance autofocus do fotografii przez wizjer zwykle działa przez osobny moduł fazowy umieszczony w dolnej części korpusu. Lustro pomocnicze kieruje część światła do tego modułu, dzięki czemu aparat może bardzo szybko ocenić, czy ostrość jest przed, czy za planem ostrości. To właśnie dlatego DSLR przez lata były tak cenione w sporcie, reportażu i wszędzie tam, gdzie liczy się natychmiastowa reakcja.

Fazowy autofocus porównuje dwa obrazy tej samej sceny i od razu wie, w którą stronę przesunąć ostrość. Nie musi „szukać” punktu najlepszego kontrastu, tylko dostaje podpowiedź, w jakim kierunku pracować.

Przeczytaj również: Preselekcja przysłony - jak działa i kiedy się przydaje

Dlaczego w live view bywa wolniej

Gdy aparat ostrzy na podstawie obrazu z matrycy, może korzystać z detekcji kontrastu albo z odmian autofocusu opartego o sensor, zależnie od modelu. Kontrastowy AF jest dokładny, ale zwykle mniej dynamiczny niż klasyczny moduł fazowy. W praktyce najlepiej sprawdza się przy spokojnych scenach, pracy na statywie i w wideo. Przy ruchu nadal często lepiej wypada tradycyjny tor wizjera.

Warto też pamiętać o kalibracji. W części korpusów istnieje korekcja microadjustment, bo moduł AF i matryca muszą być ustawione bardzo precyzyjnie względem siebie. Gdy ta zgodność się rozjedzie, pojawiają się nietrafione punkty ostrości, które początkujący często mylą z problemem obiektywu. To ważny szczegół, bo pokazuje, że lustrzanka jest maszyną optomechaniczną, a nie wyłącznie elektroniczną.

Skoro wiemy już, jak działa ostrość i tor światła, pozostaje druga połowa układanki: co dzieje się z obrazem po odsłonięciu sensora i dlaczego mechanika ma tak duże znaczenie dla charakteru aparatu.

Migawka, bufor i elektronika obrazu

• Matryca zamienia światło na sygnał elektryczny.
• Procesor obrazu przetwarza dane na plik RAW lub JPEG.
• Bufor pozwala zapisać serię zdjęć zanim karta nadąży z zapisem.
• Filtry przed sensorem chronią układ i korygują sposób odwzorowania obrazu.

W części korpusów przed matrycą znajduje się również filtr dolnoprzepustowy, który pomaga ograniczać efekt mory. Ma to swoją cenę: obraz bywa minimalnie mniej „ostry z natury” niż w aparacie bez takiego filtra. To jeden z tych kompromisów, które dobrze rozumieć, zamiast traktować ostrość jako prostą walkę między liczbą megapikseli a marketingową etykietą.

W praktyce bufor często ogranicza serię szybciej niż sam autofokus. Jeśli fotografujesz RAW-y, szybko poczujesz, czy aparat ma wydajny tor odczytu, czy tylko dobrze wygląda w specyfikacji. I właśnie tu budowa korpusu zaczyna łączyć się z ergonomią, wagą oraz trwałością.

Co w obudowie decyduje o trwałości i wygodzie

Patrząc na samą bryłę korpusu, łatwo skupić się na wizualnym wrażeniu. Ja patrzę przede wszystkim na to, co pod spodem: szkielet, spasowanie elementów, uszczelnienia i jakość chwytu. To właśnie one decydują, czy aparat tylko dobrze wygląda, czy też dobrze pracuje przez wiele godzin.

Różnice nie kończą się na materiale obudowy. Cięższy i sztywniejszy korpus zwykle lepiej leży z dużymi obiektywami, a większy uchwyt pomaga utrzymać aparat stabilnie w jednej ręce. Z drugiej strony lekki korpus bywa wygodniejszy w podróży i mniej męczy przy wielogodzinnym noszeniu. To nie jest więc prosty wyścig „droższe znaczy lepsze”, tylko wybór między konkretnymi kompromisami.

Uszczelnienie też trzeba rozumieć rozsądnie. Nie oznacza ono wodoodporności w sensie absolutnym, tylko większą odporność na kurz i wilgoć. W praktyce pomaga, ale nie zwalnia z ostrożności. I właśnie dlatego znajomość wnętrza aparatu przydaje się nie tylko do teorii, lecz także do rozsądnego obchodzenia się ze sprzętem.

Dlaczego ta konstrukcja ma swoje mocne i słabsze strony

Klasyczna lustrzanka ma bardzo konkretne zalety, które przez lata decydowały o jej popularności. Najważniejsza z nich to optyczny wizjer bez opóźnienia. Druga to szybki autofocus przy fotografii przez wizjer. Trzecia to przewidywalność pracy mechanicznej, która w reportażu i sporcie potrafi być ważniejsza niż sama liczba megapikseli.

• Plus jasny wizjer optyczny pozwala widzieć scenę realnie, bez lagów i bez podglądu z przetwarzania.
• Plus osobny moduł AF bywa bardzo szybki przy ruchu.
• Plus konstrukcja jest czytelna do nauki techniki fotografii, bo pokazuje fizyczny tor światła.
• Minus mechanika zwiększa masę, hałas i liczbę elementów zużywających się w czasie.
• Minus w trybie live view część zalet wizjera traci znaczenie, a ergonomia zależy bardziej od ekranu.
• Minus większa złożoność oznacza, że awaria lustra, migawki albo kalibracji AF nie jest rzadkim zjawiskiem w starszym sprzęcie.

Nie traktuję tych minusów jak wady uniemożliwiające pracę. To raczej uczciwa cena za architekturę, która przez lata dawała fotografowi bardzo bezpośredni kontakt z kadrem. Dziś wiele z tych zadań przejęły bezlusterkowce, ale to nie znaczy, że tradycyjny układ stał się mniej zrozumiały lub mniej wartościowy edukacyjnie.

Jeśli chcesz korzystać z lustrzanki długo i bez niepotrzebnych problemów, warto wiedzieć jeszcze jedno: co da się bezpiecznie wyczyścić samemu, a czego lepiej nie dotykać.

Co czyścić samemu, a czego lepiej nie ruszać

Najczęstszy błąd to traktowanie każdego pyłku jak awarii. Kurz na lustrze zwykle widać w wizjerze, ale nie w zdjęciu. Kurz na matrycy zostawia plamy na jednolitych tłach, zwłaszcza przy przymkniętej przysłonie. To rozróżnienie oszczędza mnóstwo niepotrzebnych nerwów.

• Samodzielnie można zwykle użyć gruszki i delikatnie przedmuchać komorę przy wyłączonym aparacie.
• Nie należy dotykać lustra palcem ani czyścić go agresywnie, bo łatwo naruszyć powłokę.
• Sensor czyści się ostrożnie i dopiero wtedy, gdy zabrudzenia naprawdę widać na zdjęciach.
• Serwis ma sens, gdy problem dotyczy migawki, lustra, AF albo nietypowych objawów mechanicznych.

Jeśli chcesz sprawdzić sensor, zrób zdjęcie jednolitej jasnej powierzchni przy przysłonie f/11–f/16. Plamy, które pojawią się na tle, pochodzą zwykle z matrycy lub filtra przed nią, a nie z lustra. To prosta metoda diagnostyczna, która pomaga odróżnić problem optyczny od mechanicznego. Kiedy już to rozumiesz, łatwiej ocenić, czy aparat wymaga czyszczenia, kalibracji czy po prostu innego ustawienia pracy.

Co naprawdę mówi o aparacie jego wnętrze

Dla mnie najważniejsze w lustrzance jest to, że uczy myślenia o zdjęciu jako o sekwencji zdarzeń: światło, lustro, wizjer, autofocus, migawka, matryca, procesor. Kiedy rozumiesz ten łańcuch, łatwiej przewidujesz zachowanie aparatu w ruchu, przy słabym świetle i w pracy z manualnym ostrzeniem. I właśnie wtedy parametry z katalogu przestają być abstrakcją, a zaczynają mieć realny sens.

• Jeśli liczy się szybki podgląd bez opóźnienia, wizjer optyczny nadal ma dużą wartość.
• Jeśli pracujesz na statywie i chcesz precyzji, live view bywa wygodniejszy.
• Jeśli oceniasz korpus, patrz nie tylko na megapiksele, ale też na mechanikę lustra, AF, ergonomię i uszczelnienie.
• Jeśli aparat ma działać długo i pewnie, największe znaczenie ma jakość całej konstrukcji, a nie pojedyncza liczba w specyfikacji.

Im lepiej czytam budowę aparatu, tym łatwiej widzę, dlaczego jedne korpusy świetnie sprawdzają się w reportażu, a inne bardziej w spokojnej pracy studyjnej. I właśnie w tym tkwi sens zaglądania do środka: nie dla ciekawostki, tylko po to, by fotografować pewniej.
